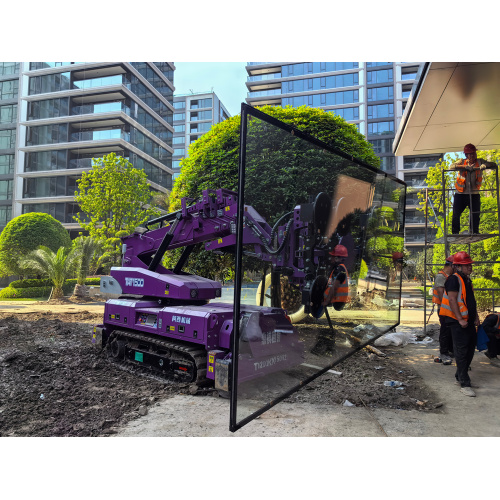

Il TAT-1500 è un robot cingolato per il sollevamento del vetro e la smaltatura realizzato per questo tipo di lavoro. Questa guida spiega come funziona, quanto può sollevare e come scegliere la configurazione giusta per il tuo progetto.

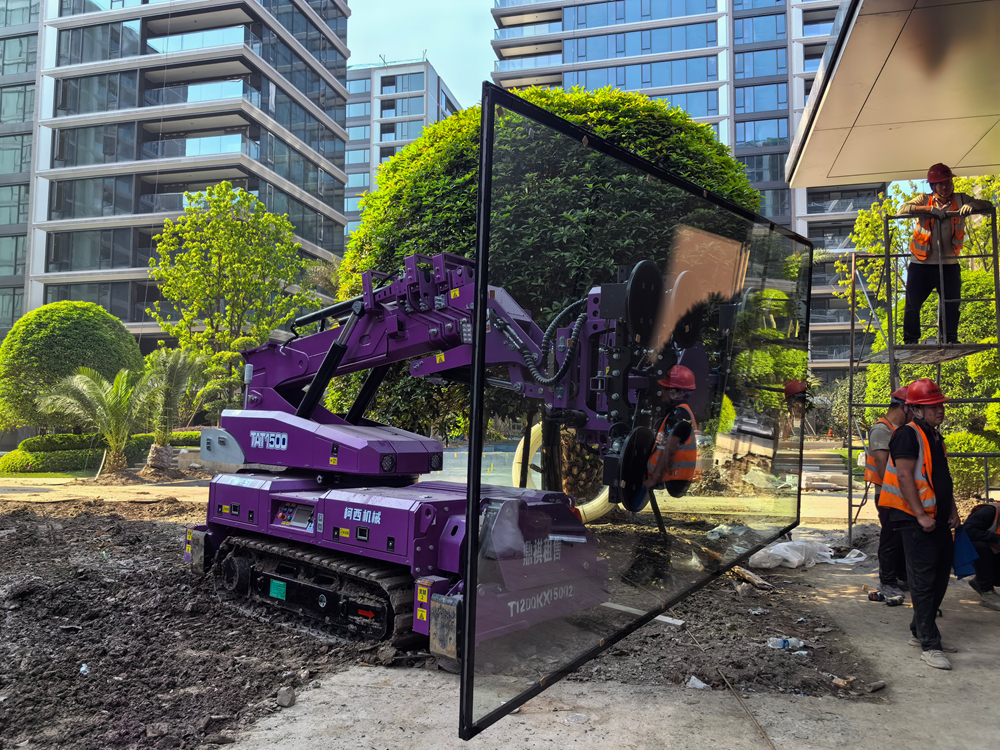

Un sollevatore a vuoto per vetro trattiene un pannello dalla parte anteriore utilizzando ventose a vuoto. Nessun vetro tocca l'acciaio. Nessun morsetto, nessuna vite, nessuna perforazione. La macchina solleva il pannello, lo inclina, lo gira e lo inserisce nell'apertura.
Ci sono tre tipi comuni oggi sul mercato. Una ventosa manuale viene trasportata da un lavoratore e movimenta il vetro leggero. Un sollevatore a tubo a vuoto è semplice ed economico ed è limitato da quanto una persona può sollevare. Una macchina di sollevamento a vuoto motorizzata fa il lavoro per te e movimenta pannelli pesanti in altezza. Il TAT-1500 appartiene a questo terzo gruppo. È un robot di smaltatura semovente con braccio a tre stadi.
Poiché la testata fa presa sulla faccia anteriore, la stessa macchina movimenta anche pannelli in pietra, elementi in alluminio, pannelli metallici coibentati e altri materiali edili piani.
Il TAT-1500 è costruito come una piattaforma, non come una macchina fissa. Il trasportatore, il braccio principale, il braccio volante e la testata accessoria sono moduli separati. Un corpo macchina offre tre configurazioni di lavoro.
La prima configurazione è quella standard. Una testa a ventosa si trova sul braccio standard a tre stadi. L'altezza di lavoro arriva fino a 8660 mm e la macchina solleva fino a 1500 kg. Questa è la scelta giusta per i lavori di facciata di piani bassi e medi.
La seconda configurazione aggiunge il braccio volante idraulico e si adatta alla testa del verricello o della testa della forca. L'altezza di lavoro arriva fino a 11.800 mm e il carico va da 400 kg a 3.100 kg. Questa configurazione è realizzata per pannelli pesanti, facciate a cellule, pietra ed elementi prefabbricati.
La terza configurazione si adatta alla testa della ventosa all'estremità del braccio volante. L'altezza di lavoro arriva fino a 12.370 mm e il carico va da 250 kg a 600 kg. Utilizzare questa configurazione per facciate continue di alto livello e lavorare vicino alla linea del tetto.
Altezza e capacità si muovono sempre in direzioni opposte. Un braccio più lungo esercita un maggiore momento di rotazione sul carico, pertanto la macchina deve sollevare meno peso alla massima portata. Scegli la configurazione in base al pannello più pesante e all'apertura più alta. Non sceglierlo in base al numero più grande in una brochure.
Il carico non è mai un singolo numero. Dipende dall'estensione del braccio e dalla distanza del pannello dalla macchina.
Nella configurazione della ventosa i passaggi sono semplici. La capacità è di 1.500 kg con il braccio completamente retratto, 1.400 kg dopo la prima estensione e 1.000 kg dopo la seconda estensione. Il braccio ha tre stadi da 1200 mm ciascuno, quindi lo sbraccio si paga in termini di peso.
Nella configurazione da 11.800 mm la capacità segue il raggio di lavoro. Il raggio è di 960 kg a 3.980 mm, 740 kg a 5.180 mm, 600 kg a 6.380 mm, 500 kg a 7.580 mm, 450 kg a 8.580 mm e 400 kg a 9.580 mm.
Nella configurazione da 12.370 mm i numeri sono 500 kg con raggio di 8.130 mm, 350 kg con raggio di 9.130 mm e 250 kg con raggio di 10.130 mm.
Pubblichiamo apposta queste cifre basse. Un fornitore che ti mostra solo il massimo nasconde la parte che decide se il lavoro funziona.
Ogni TAT-1500 viene fornito con i disegni della curva di carico del produttore, numero di disegno 002JSWM datato 4/3/2024. Un grafico traccia l'altezza di lavoro rispetto al carico. Un secondo grafico traccia il carico rispetto al raggio di lavoro.
Questo conta più di ogni singola specifica. Un installatore che dichiara 1500kg a piena retrazione vi dice ben poco se il vostro pannello deve restare sospeso a otto metri dalla macchina. La curva ti dà la valutazione reale del tuo lavoro.
Ecco come usarlo. Inviaci il peso del pannello, la dimensione del pannello, l'altezza del pavimento e la distanza dalla macchina all'apertura. Leggiamo la valutazione dalla curva e, quando aiuta, registriamo un video della macchina che gestisce un pannello con quelle precise specifiche. Se il tuo pannello più pesante è superiore alla valutazione alla portata di cui hai bisogno, te lo diremo. Non ti indicheremo la macchina più vicina e speriamo che nessuno se ne accorga.
Il braccio compie un giro completo. Anche il telaio di aspirazione compie un giro completo. Sono due controlli separati e questa è una caratteristica che molte macchine concorrenti non hanno.
La rotazione del braccio porta la testa del braccio oltre l'apertura. La rotazione del telaio quadra il pannello rispetto all'angolo della facciata. Poiché i due lavorano separatamente, un operatore può passare dal prelievo di un pannello dal supporto all'inserimento nell'apertura con un movimento continuo. Non è necessario spostare la macchina in una nuova posizione né abbassare il pannello a terra per girarlo.
Anche il telaio si articola. Si inclina da 0 a 180 gradi. Gira di 90 gradi su entrambi i lati. Si sposta di 150 mm lateralmente e di 100 mm su e giù. Tutti questi movimenti sono azionati elettricamente, quindi non è necessaria alcuna spinta manuale.

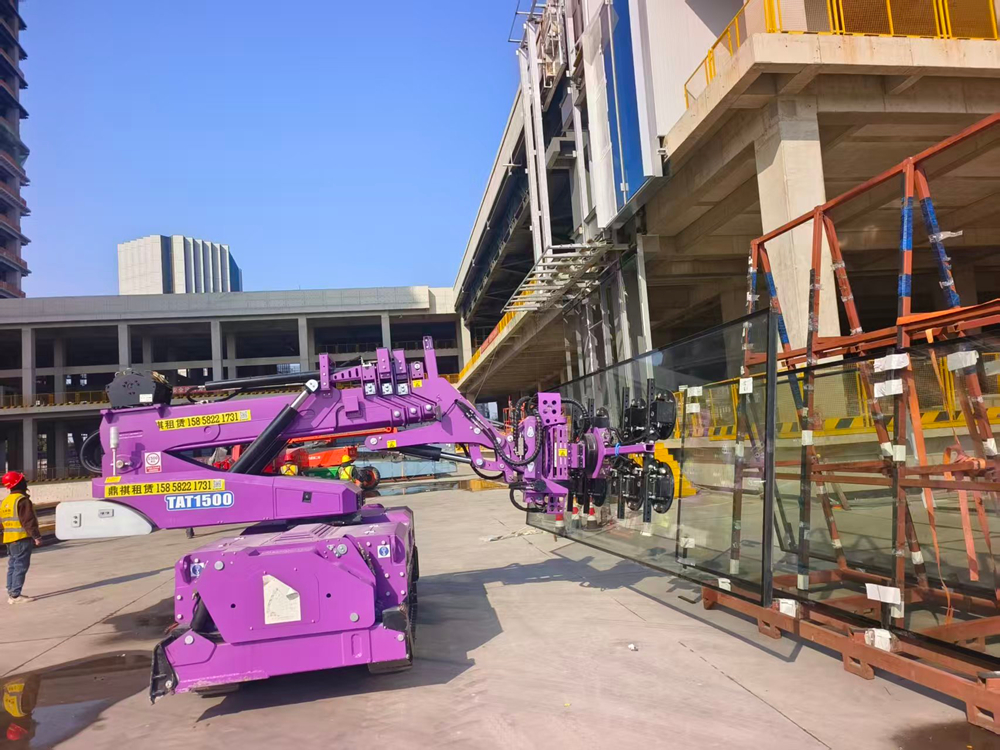

Il TAT-1500 trasporta otto ventose da 400 mm. Ogni ventosa funziona con un proprio circuito di vuoto ed ogni circuito ha un proprio gruppo di vuoto.
Questa disposizione è importante per la sicurezza. Se una guarnizione perde, l'allarme suona solo su quel circuito. Le altre sette tazze mantengono il pannello, quindi una piccola perdita non si trasforma in un pannello caduto e una finestra rotta. L'indicazione di allarme luminosa e acustica è standard su ogni macchina.
Poiché le ventose afferrano la faccia anteriore e il telaio ruota di 360°, la stessa macchina di sollevamento a vuoto movimenta prodotti in vetro, pietra, alluminio e pannelli senza cambiare utensile.
La traslazione, il sollevamento, l'estensione del braccio, la rotazione del braccio, la rotazione del telaio, l'inclinazione, lo spostamento laterale, la rotazione laterale e l'apertura degli stabilizzatori sono tutti elettrici e vengono gestiti dall'unità remota wireless. Un operatore gestisce l'intera macchina e non sta mai sotto o accanto al vetro.
La batteria è un pacco LFP da 51,2 V 173 Ah in quattro unità, che garantisce da sei a otto ore di lavoro per carica. La ricarica funziona da 220 V CA o da 110 V a 240 V, quindi la macchina può essere ricaricata tra un turno e l'altro o durante la notte in loco. La chimica LFP significa anche che non si accumula memoria a causa di una ricarica parziale durante una breve pausa pranzo.
Poiché non sono presenti né gas di scarico né motore, la macchina può lavorare all'interno di aree chiuse, sui tetti e nelle strade cittadine dove i gas di scarico rappresentano un problema.
Il trasportatore corre su binari continui e supera pendenze fino al 15%. I cingoli guidano la macchina tra i piani, sulle rampe del cantiere e sul ponte di lavoro senza alcuna assistenza di sollevamento da parte di una gru.

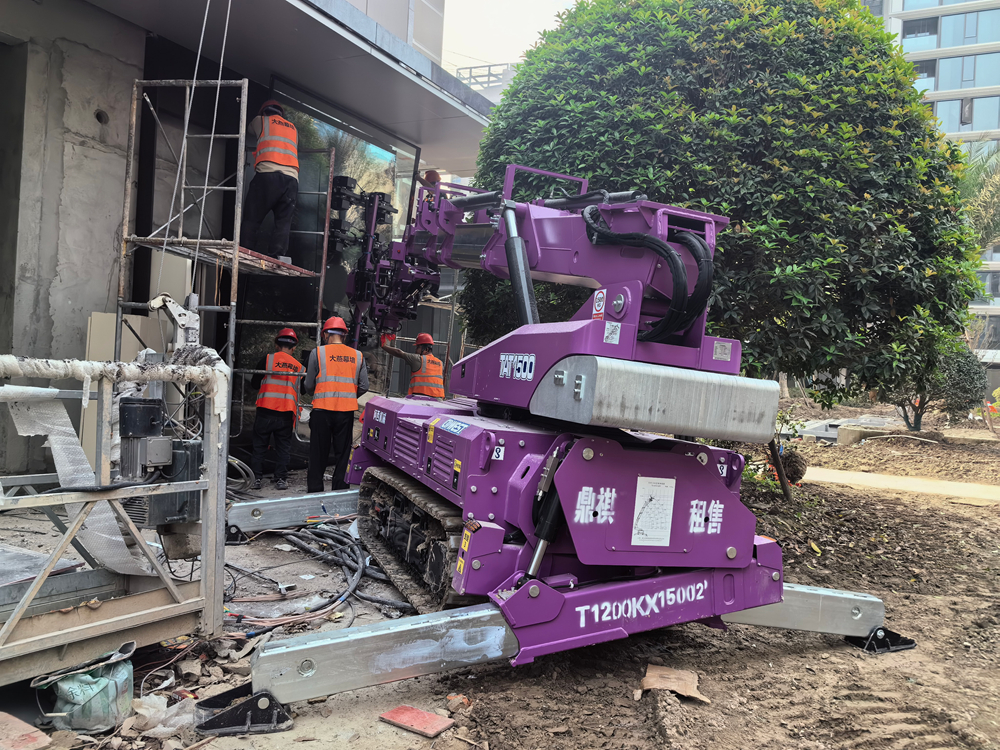

Gli stabilizzatori idraulici livellano e stabilizzano la macchina prima del primo sollevamento. Questo è un passaggio fondamentale su terreni irregolari e su solai del tetto. Il peso proprio è di 7.110 kg e la macchina misura 4.475 mm di lunghezza, 1.480 mm di larghezza e 2.336 mm di altezza nella sua forma di trasporto minima, quindi può passare attraverso un cancello standard del sito e può essere spostata tra i piani nella maggior parte delle zone di sollevamento.
Il braccio si piega fino a un angolo di 113 gradi per il trasporto, mantenendo la macchina compatta quando non viene sollevata.
Il TAT-1500 è certificato CE e ha una garanzia di un anno che include la batteria. Viene fornita come macchina completa con caricabatterie e telecomando wireless, quindi non ci sono acquisti aggiuntivi da fare prima dell'inizio dei lavori.
Siamo un produttore, non una società commerciale. Ciò significa che la macchina che riceverai è la macchina che abbiamo costruito e le curve di carico che pubblichiamo sono le curve di carico della macchina che acquisti.
Un sollevatore a vuoto per vetro è una macchina di sollevamento che trattiene un pannello di vetro con ventose a vuoto invece che con morsetti. Protegge la superficie del vetro, cambia il modo in cui vengono installati i pannelli e consente a un operatore di maneggiare pannelli che non sarebbero sicuri manualmente.
Con il braccio retratto solleva fino a 1500 kg. Solleva 1.400 kg dopo la prima estensione del braccio e 1.000 kg dopo la seconda. Con il braccio volante idraulico e un verricello o una testa a forca, funziona fino a 11.800 mm e trasporta da 400 kg a 3.100 kg. Con la testa a ventosa all'estremità del braccio volante, funziona fino a 12.370 mm e sopporta da 250 kg a 600 kg.
Una ventosa manuale viene trasportata e girata da un operatore, quindi la sua capacità è limitata dalla forza del braccio e necessita di un pavimento o di un'impalcatura sotto il pannello. Un robot di smaltatura come il TAT-1500 si porta al lavoro, estende un braccio a tre stadi, ruota il braccio e il telaio in modo indipendente e trattiene il pannello su otto circuiti di aspirazione indipendenti. Inoltre rimane lontano dal carico mentre funziona.
Misura l'apertura più alta e pesa il pannello più pesante, quindi inviaci entrambi i numeri. Leggiamo il risultato dalla curva di carico. Altezza e capacità si muovono in direzioni opposte, quindi la configurazione corretta è quella che copre entrambi i numeri contemporaneamente.
SÌ. I disegni delle curve di carico del costruttore, numero 002JSWM del 4/3/2024, sono forniti con ogni macchina. Essi tracciano l'altezza di lavoro rispetto al carico e il carico rispetto al raggio di lavoro, motivo per cui indichiamo un intervallo di carico anziché una cifra massima.
SÌ. La corsa, il sollevamento, l'estensione, la rotazione del braccio, la rotazione del telaio, l'inclinazione, lo spostamento laterale, la svolta laterale e l'implementazione degli stabilizzatori vengono eseguiti tutti da un'unica unità remota wireless. L'operatore resta sempre lontano dal carico.
Il pacco batteria LFP da 51,2 V 173 Ah con quattro batterie offre da sei a otto ore di lavoro per carica e carica da CA 220 V o da 110 V a 240 V. Può essere addebitato tra i turni o durante la notte in loco.
SÌ. Le coppe distribuiscono il carico su otto aree da 400 mm sulla parte anteriore e non toccano altro che la superficie del vetro. Poiché ogni tazza ha il proprio circuito del vuoto, una singola perdita viene allarmata solo su quel circuito. Per i pannelli in pietra e pesanti, la configurazione del braccio volante con verricello o testa a forca è la scelta giusta.
Riceverai la macchina completa, la batteria, il caricabatterie e il telecomando wireless. La macchina è certificata CE e coperta da garanzia di un anno che comprende la batteria.
